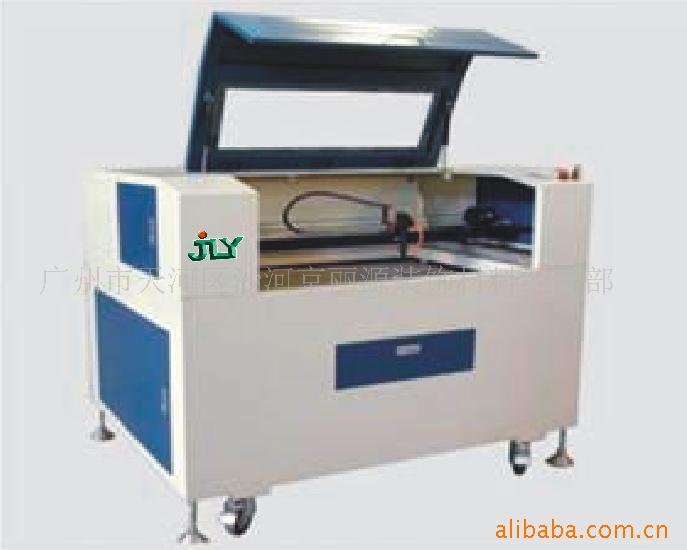

激光雕刻机
查看联系方式
enterprise22
- 详细信息
- 960 该机采用全自动不锈钢履带式工作平台，幅面大，可以充分满足服装以及其他行业的大幅面切割、雕刻的需求，运动部份全部选用进口均衡直线导轨和高速步进控制系统，选用优质激光管，具有切缝小，速度快，精度高等优点，节约工时，极大地提高生产效率
工作面积:600x900mm
数据传输 USB U盘直接输出大容量512M内存
Coreldraw CAD 可以直接输出
操作面板 液晶显示
水循环 工业冷水机(高温报警 自动断电功能)
激光管 成都产封闭二氧化碳激光管80W 寿命3800小时
激光电源 60W激光电源
驱动器 雷赛M860
电机 日本步进电机
抽烟系统 工业抽风机
吹气系统 气泵
操作软件 SFLasercut 5.0 (正版加密狗)
激光镜片(反光) 进口金属反光镜
激光镜片(聚焦镜) 美国进口透镜(穿透性强)
导轨 台湾AMT直线导轨(三条)
◆激光功率60W
◆切割速度 1－－10000mm/min
◆切割厚度 0-20mm有机玻璃（视材料而定）
◆图象格式 DST PLT BMP DXF
◆分辨率 <0.01mm
◆电源 AC220V±10%/50Hz
◆定位精度 <0.01mm
◆总功率：<1000W
◆工作温度 5c－40c
◆工作湿度 5％－95％（无凝水）
● 进口直线导轨、进口步进电机并配置减速驱动结构，切割非常平稳，切割面平滑。
●高强度、高精度的机械结构设计，数控运动平稳。
●选用优质激光管、光束质量好，使用寿命长。
●采用美国进口聚焦镜和金属反射镜，切割力强。
●配置带保护的工业冷却水系统，连续工作性能稳定。
●软件兼容性好，可支持PLT,BMP,DXF等多种格式。
适合材料：有机玻璃、皮革、布料、橡胶、塑料、木制品、纸制品等非金属材料
适用行业：广泛应用于商标、刺绣、服装等行业. 服装裁剪、绣花切割、皮革皮料切割雕刻，皮革烧花打孔镂空，鞋材切割雕刻加工
